YC-XG係列數控相貫線切割機是一種對鋼管端部結合處作自動計算和切斷的設備。該機器能廣泛應用於(yu) 造船、建築、石化、機械、冶金等行業(ye) 的管道結構件的切割加工。這些行業(ye) 中有大量的管道結合相貫線孔、相貫線端頭，還有俗稱“蝦米節”的彎頭，此類加工大多采用製作樣板、劃線、人工放樣、手工切割、人工打磨等落後又繁複的方法來進行。而我廠製造的YC係列數控管子相貫線切割機能十分方便地切割此類工件，並且操作工人不須編程、隻需輸入相互配合的管子的半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔、以及焊接坡口,不再需要人工打磨。
   YC係列數控管道切割機采用圓柱坐標係數控，控製軸數為(wei) 5軸。具有中文界麵、參數輸入和人機對話功能，定角度坡口麵切割功能，變角度坡口麵切割功能，管道不園度和偏心補償(chang) 功能，在線和離線自動點火、預熱、穿孔功能，切割速度變化自動控製功能等。
   YC係列數控管道相貫線切割機的數控控製界麵以圖形與(yu) 數據結合，操作十分簡單：操作人員隻需將主管和支管的半徑，相交角度，切割速度等參數輸入電腦後按動“啟動”按鈕、就能進行自動點火、預熱、切割等自動操作。軟件中設計了合理的切割引入引出線，使切割麵的質量得到保證，每次切割後的參數可保存為(wei) 文件，供以後相同工件使用。

   YC係列數控管道切割機的切割方式可根據用戶要求選擇氧乙炔氣割、氧液化石油氣氣割或等離子切割。切割管徑以及管子長度均可根據用戶要求進行設計製造。

   數控相貫線切割機功能：

       1、可以在主管上切割多個(ge) 不同方向、不同直徑的圓柱相貫線孔，滿足支管軸線與(yu) 主管軸線偏心和非偏心的垂直相交的條件。

       2、能在支管端部切割圓柱相貫線端頭，滿足支管軸線與(yu) 主管軸線偏心和非偏心的垂直相交、傾(qing) 斜相交的條件。

       3、能在圓管端部切割斜截端麵。

       4、能在圓管上切割焊接彎頭，“蝦米節”兩(liang) 端斜截斷麵。

       5、能切割與(yu) 環形主管相交的支管相貫線端頭。

       6、能切割不同角度(0-60°)坡口麵。

       7、能在圓管上切割方孔、腰形孔。

       8、能進行鋼管截斷。

   數控相貫線hth华体育app參數：

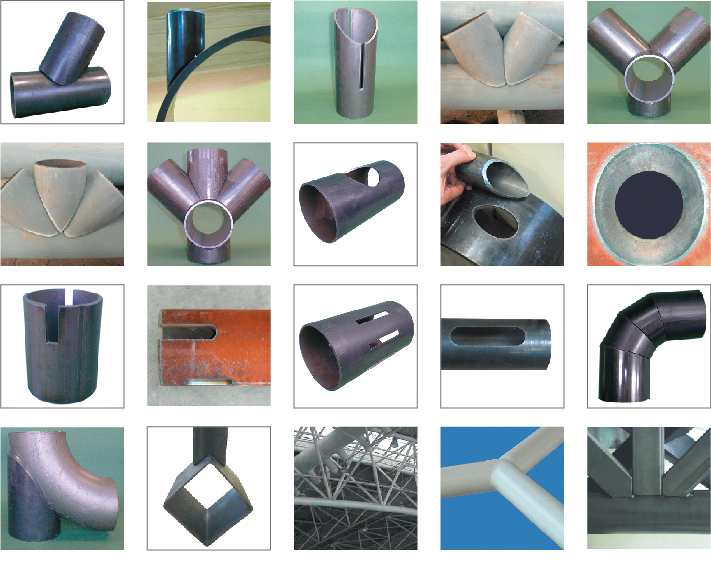

可切割的母管相貫線孔或支管相貫線端麵為(wei) ：

   YC-XGX數控相貫線切割數控係統：

相貫線切割機係統特點：

   A、用戶編程形象簡單。隻需填入相應的參數，可在一個(ge) 管子上連續自動生成多點母管和支管的切割（和焊接）程序。

   B、豐(feng) 富的圖庫，包括任意對接的三通管（母管和支管），管截斷，任意多邊形，支持循環加工。

   C、通過示教編程，可靈活生成自己的加工軌跡。

   D、通過四軸聯動控製，確保加工（切割）出來管子變角度坡口，可達到兩(liang) 管配合後焊道等寬的效果。

   E、圖形拚接功能，可以一次輸入參數，直接生成全部加工代碼；

   F、具有割縫補償(chang) ，原軌跡回退功能；

   G、斷點恢複，自動斷電恢複功能，斷點自動記憶;

   H、任意選段和選穿孔點加工功能;

   I、回退，選段，斷點恢複中, 可任選穿孔位置等功能，極大方便用戶的操控;

   J、參數示意圖形象生動;

   K、采用了特殊的小線段處理功能，行走流暢；

   L、可以實現非相貫切割，在管子上切割出任意的其他圖案；

   M、非相貫切割時的割縫補償(chang) 功能；

   N、中英文操作界麵轉換，動態圖形顯示，1～8倍的圖形放大，動點自動跟蹤，采用U盤讀取程序和及時軟件升級。
