產(chan) 品名稱:

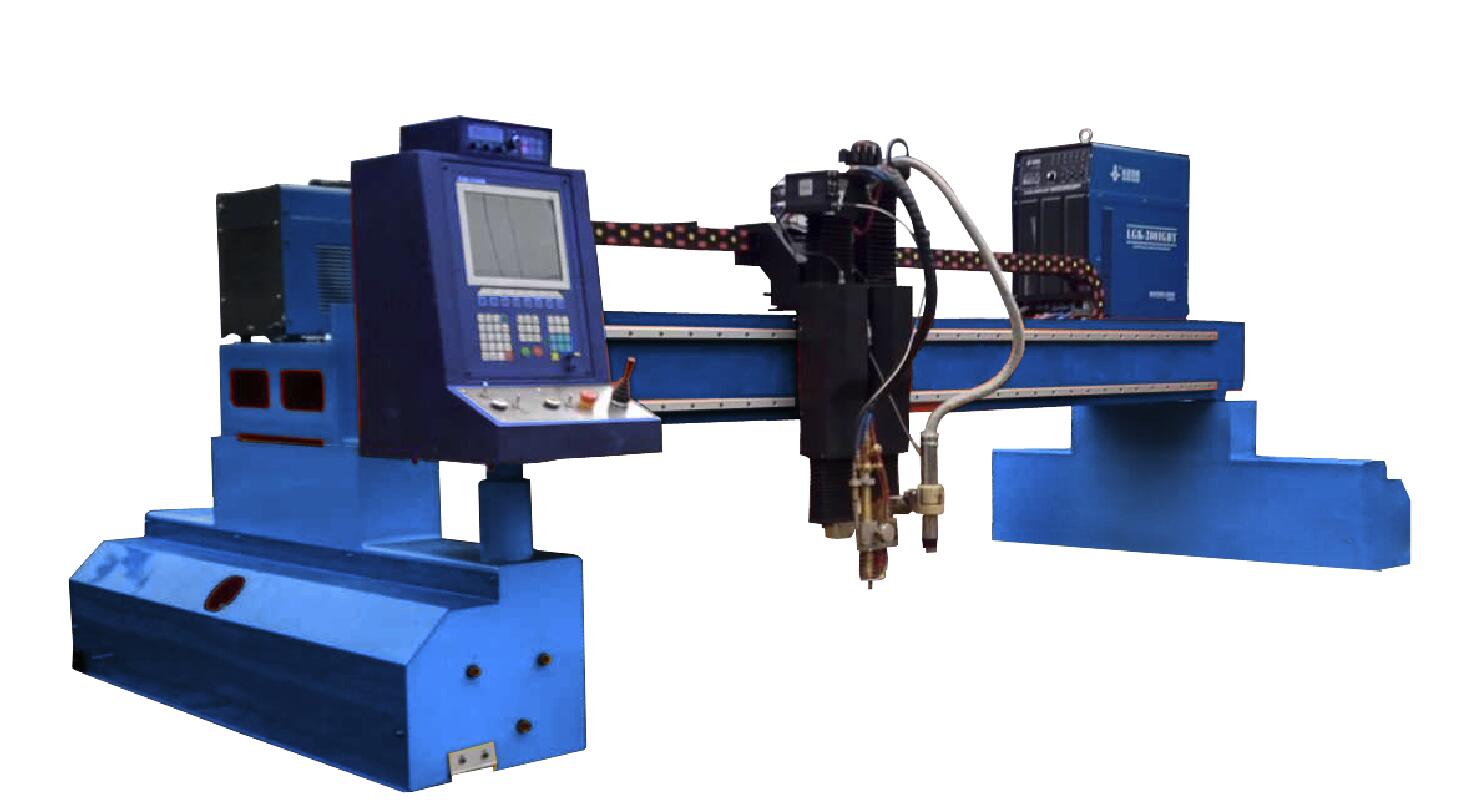

龍門式數控切割機型號:
CNC-CG4000/YC-4000
產(chan) 品摘要:
龍門式數控切割機|龍門式數控切割機價格|龍門式數控切割機廠家報價多少錢|數控火焰切割機|數控等離子切割機|龍門式數控火焰等離子切割機|武漢hth华体育官网登录誠數控
- 產品描述
中國數控切割機發展趨勢:
隨著市場經濟競爭(zheng) 越來越激烈，越來越多的企業(ye) 開始意識到如何提高效率、提升產(chan) 品質量、降低成本和增加市場競爭(zheng) 力是目前企業(ye) 生存和發展的急需解決(jue) 的問題。進行合理有效的成本控製，成為(wei) 企業(ye) 生存和發展的關(guan) 鍵。
數控切割機具有自動化程度高、操作簡便、效率高、精度高、提高板材利用率、節約材料、降低勞動成本等優(you) 點，使得數控切割機成為(wei) 現代化生產(chan) 下料環節不可缺少的必購設備之一。
數控切割機是一種由電腦數字程序控製，使動力驅動係統、機械執行元件、切割工藝機構等按加工程序工作，通過精密機械傳(chuan) 動、氧、燃氣切割三者技術相結合的高效率、高精度、高可靠的對各種板材上的複雜形狀進行連續的全自動化熱切割設備。
數控切割機電腦數控控製的主要特點是能按圖紙要求加工，以電腦編程方式替代以前繁瑣而又低效率的人工計算，能準確的切割出各種形狀複雜的板材。
數控切割機已廣泛應用在：農(nong) 業(ye) 機械、機械製造、鍋爐製造、壓力容器、風機製造、電力設備、工程機械、輸送設備、化工機械、環保設備、車輛製造、船舶製造、煤機裝備、塔吊起重、橋梁建築、建築鋼構、鋼模板、路橋機械……本機型性能優勢：
本機型主要應用於(yu) 大幅麵板材的精密切割。它是一種高效節能的切割下料設備，可大大提升鋼板利用率和切割效率。本機可連續不停機長時間工作。
本機型適合有實力的中、高端用戶。主要技術參數
橫向軌距（mm） 4000-6000（或以上定製）
有效切割寬度（mm） 單割炬軌距減800
縱向導軌軌距（mm） 14000（或以上選配）
有效切割長度（mm） 縱向軌長減2000
豪華火焰割炬（組） 2把
火焰切割厚度（mm） 1組8-200；2組8-150
等離子電源割炬（組） 根據用戶需求選配
等離子切割厚度（mm） 視選配等離子電源功率而定
切割精度 ±0.3mm
整機空程速度（mm/min） 6000—9000，高達12000
走位精度 ±0.2mm
整機火焰切割速度 100—750mm/min
重複定位精度 ±0.2mm
整機等離子切割速度 100—4000mm/min 選配件
工作條件：
火焰切割機
等離子切割機
電源電壓 220V±10V 50Hz
電源電壓 380V±10V 50Hz
輸入功率 3KW
輸入功率 視選配等離子電源功率而定
氣 源 氧氣+燃氣
氣 源 空氣
氧氣入口壓力 0.8-1.0ＭPa
空氣壓縮機 1台，客戶自備
燃氣入口壓力 0.04～0.1ＭPa
油水分離器 1個(ge) ，客戶自備
氧氣純度 99.6%以上
環境溫度 -10℃～+40℃
相對濕度 ≤90%無冷凝
周邊環境 通風，無較大衝(chong) 擊或震動
用戶自備範圍
設備安裝基礎圖、工件切割台、縱向氣管線路吊裝托架（供方提供圖紙）等
產(chan) 品質量執行標準：
執行ISO9001-2008標準；
整機精度：符合JB/T5102-1999標準；
整機氣密性：符合JB/T5101-1999標準；
切割質量及尺寸精度：火焰——符合JB/T10045.3-1999標準；
等離子——符合JB/T10045.4-1999標準；選擇武漢hth华体育官网登录誠數控六大特點：
YC係列數控火焰等離子切割機與(yu) 目前國內(nei) 外眾(zhong) 多廠家生產(chan) 的數控切割機相比，既具備各數控切割機應有的基本功能，同時還具有以下幾個(ge) 明顯的產(chan) 品特點：
1、人性化設計，操作方式更簡單、快捷。數控係統屏幕下方根據操作流程，隨時提供各項操作功能顯示，操作使用過程一目了然，免培訓模式；
2、 指引提示式維護方式，數控係統屏幕上帶有各種故障指示，故障現象一目了然。整機維修隻需按照故障指示，更換某塊模塊功能板，維修非常方便、快捷；
3、數控控製係統副板輔助操作，將設備運行過程中功能控件集中在副板上，簡化操作繁瑣程序；
4、簡化編譯程序，操作員隻需編譯一個(ge) 圖形，然後選擇切割數量和切割排列方向，即可實現批量化連續自動切割整體(ti) 編譯，大大減輕設計人員的繁瑣工作量；
5、采用德國單元模塊化製作技術、有效的提高了設備的穩定性和運行靈敏度，降低後期維護成本；
6、不采用壟斷設備製造模式，設備常用配件和易損件均可在市場上購買(mai) ，降低客戶成本。
產(chan) 品標準配置：序號
項目名稱
技術參數
1 整機結構形式
大跨距數控龍門式寬體(ti) 箱式結構、整體(ti) 回火消應力精加工
2 橫向軌距
4000-6000mm（或以上定製）
3 縱向導軌軌距
14000mm（或根據用戶要求選配）
4 縱向預緊式導向軌道
38kg或43kg級以上U71Mn鋼重軌
5 有效切割寬度
單割炬軌距減800mm
6 有效切割長度
縱向軌長減2000mm
7 驅動方式
雙邊雙信號同步驅動
8 橫、縱向伺服驅動係統
日本鬆下A6脈衝(chong) 係列
9 精密減速機構
德國低背隙精密行星減速機
10 CNC數控控製係統
美資斯達特（按客戶要求）
11 豪華火焰移動體(ti)
標配2組數控火焰（可增加），帶自動點火
12 火焰調高方式
機械式電動調高
13 火焰點火方式
自動點火
14 火焰安全回火器
8個(ge) ，自動防回火功能
15 火焰切割厚度
1組8-200mm；2組8-150mm；
16 整機空程速度
6000—9000mm/min,高達12000mm/min
17 火焰整機切割速度
100—750mm/min
18 除塵係統
刮削裝置
19 編程套料軟件
澳大利亞(ya) FASTCAM或美資Cut Leader（按客戶要求選配）
20 切割方式
火焰（氧氣+燃氣）
21 服務內(nei) 容
培訓及安裝、調試、簡易包裝、質保期壹年
22 用戶自備範圍
1、設備安裝場地；2、電能供給及配電箱，穩壓器1台；
3、氣源供給及截止閥等管道配置；4、切割工作平台；
5、工字鋼承梁基礎建設；6、縱向氣管、電源線吊裝劃線；
7、被培訓人員；8、切割材料；9、油水分離器（有選配等離子時使用）。
以上部分，由賣方提供圖紙，買(mai) 方負責施工。產(chan) 品配置選型：
序號 項目名稱 技術參數 1 橫向軌距
根據用戶需求選配
2 縱向軌長
根據用戶需求選配
3 電容式自動調高裝置
根據用戶需求選配
4 火焰割炬數均可增減
根據用戶需求選配
5 豪華等離子移動體(ti)
根據用戶需求選配
6 等離子切割電源
美國海寶、飛馬特、華遠、華榮；根據用戶需求選配
7 弧壓式自動調高係統
根據用戶需求選配
8 手工割炬
根據用戶需求選配
9 水下、淺水式等離子切割裝置
根據用戶需求選配
切割工藝選項：
序號 火焰切割工藝 1 數控門式火焰適用於(yu) 各種厚度的碳鋼板材的精密切割下料;
2 數控火焰可對8—200mm碳鋼進行高品質的切割下料；
3 火焰切割也可選擇幹式的等除塵淨化設備，根據用戶需求選配；
4 火焰切割可采用氧氣-燃氣模式，燃氣采用乙炔、丙烷、液化氣等。
序號 等離子切割工藝（選配） 1 數控門式等離子切割機適用於(yu) 各種厚度的碳鋼、不鏽鋼及有色金屬板材的精密切割下料；
2 數控等離子切割機可對厚度1.0-40mm厚的不鏽鋼、碳鋼及有色金屬進行高品質的切割下料;
3 等離子切割可配置水床進行水下或淺水式水麵切割，能大大減少等離子切割產(chan) 生的煙塵、弧光、有害氣體(ti) 、噪音等環境汙染，環保效果好。也可選擇幹式的等除塵淨化設備，根據用戶需求選配；
4 等離子切割采用空氣、氧氣、氮氣、H2、H35、F5、H20等
產(chan) 品各組件介紹：
序號 等離子切割機 技術優勢 1 橫梁
采用寬體(ti) 增強性箱式對焊焊接結構，外形美觀、大氣；經爐內(nei) 退火熱處理消除應力，具有剛性好、不變形、精度高、自重輕、慣量小的特點。
2 縱向驅動架（端架）
端架采用低重心結構，結構對稱，穩定性好，所有焊接均去應力處理，保證了整體(ti) 剛性強度及良好的動態平衡；
兩(liang) 端裝有水平導向輪（采用凸輪，減少導向輪和導軌接觸麵，運行輕便），可調整驅動架底部偏心輪對導軌的壓緊程度，使整機在運動中保持穩定的導向。
裝有簡易除塵裝置，隨時刮掃積聚在導軌表麵的雜物。3 導軌
橫向導軌：橫向采用精密雙軸心導軌作為(wei) 導引，精度高、易維護、經久耐用；
縱向導軌：采用經過精密加工的路軌（重軌）製成，路軌正麵、兩(liang) 側(ce) 、對接麵和倒角麵均磨削加工；4 縱、橫向傳(chuan) 動
動力源：日本鬆下伺服電機；
齒輪、齒條：均有精密齒輪齒條進行齧合傳(chuan) 動；
減速機：減速裝置采用進口精密齒輪行星減速器，具有高輸出扭矩、間隙小、低噪音、長壽命免維護。
橫向采用鋼帶傳(chuan) 動，在主、從(cong) 割炬間實現同向或鏡向平穩傳(chuan) 動。5 氣路
所有氣路均由中央配氣係統集中供氣控製，配上電磁閥、壓力表、調節閥、連續脈衝(chong) 自動點火器，實現人工智能自動控製。
6 割炬
割炬組成：移動安裝板、升降裝置、升降電機、割炬、夾持器、電磁閥、安全回火防止器、進口軟氣管等；
割炬調高方式：火焰——手動、電動及電容式自動三種
等離子——電動及弧壓式自動三種
割炬會(hui) 隨著鋼板的高低自動調整，確保切割質量一致性。
武漢hth华体育官网登录誠數控售後服務三個(ge) 承諾：售前（選型）：
根據用戶對所購設備的需求、使用環境、用途等要求為(wei) 客戶提供實用、經濟的切割解決(jue) 方案，提供全程技術支持；提供一對一量身定製產(chan) 品；免去用戶後顧之憂，讓您選擇更輕鬆、方便、準確、省錢、省力；
售中（合同成立）：
免費提供軌道安裝基礎圖紙、切割台圖紙和外部吊裝管氣路及劃線圖紙；
免費提供送貨上門服務；
免費提供安裝、調試、培訓服務；
免費提供工藝指導服務；
免費提供終身技術支持服務；
售後（驗收完成）：
接到用戶報修請求後，3小時內(nei) 提供解決(jue) 方案，若需現場服務，確保48小時內(nei) 到達現場；國內(nei) 多個(ge) 地方設有維修服務分支機構；
免費提供一次設備整機保養(yang) 服務（一年內(nei) ）。
