產(chan) 品名稱:

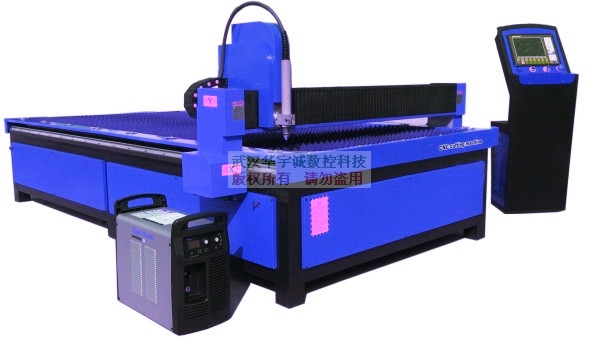

精細等離子切割機型號:
YCJX-1530
產(chan) 品摘要:
專業精細等離子切割機廠家,主營:數控精細等離子切割機,龍門式精細等離子切割機,台式精細等離子切割機,數控台式精細等離子切割機,高速數控精細等離子切割機,數控(精細小孔)等離子切割機床設備,找精細等離子切割機報價;致電:18986290037
- 產品描述
數控精細等離子切割機采用雙邊驅動，縱橫向高精度直線導軌，高精度齒輪齒條傳(chuan) 動，整體(ti) 工作台設計，有效切割範圍可根據客戶需求選配。機器智能化的操作界麵，配合全自動控製的精細等離子電源，完美的實現了類激光的零件切割，切割材料的種類和厚度範圍廣，切割速度更快，效率更高。
精細等離子切割機設備常規尺寸：1500*3000mm、1500*4000mm、1500*6000mm、2000*3000mm、2000*4000mm、2000*6000mm； 2500*8000mm（可定製）
核心配置
簡 要 描 述 性 能
序號
主要部件
型號
數量
簡要描述
1
精細等離子切割機床
YCJX-3015
1台
采用A3碳鋼方管無縫焊接，高精龍門刨銑鑽精加工，床身鋼性強
2
機械傳(chuan) 動部件
X軸齒輪齒條
1套
采用研磨級齒輪齒條
3
機械傳(chuan) 動部件
Y軸齒輪齒條
2套
采用研磨級齒輪齒條（雙邊驅動）
4
減速係統
日本新寶
3套
采用日本進口減速係統，匹配轉速和傳(chuan) 遞轉矩
5
機械傳(chuan) 動部件
XY軸高速高精度導軌
3套
采用台灣上銀品牌，精磨導軌，高速傳(chuan) 動
6
X軸伺服電機
X軸伺服電機
1套
采用日本安川伺服電機，高速傳(chuan) 動，響應性快
7
Y軸伺服電機
Y軸伺服電機
2套
采用日本安川伺服電機，高速傳(chuan) 動，響應性快
8
Z軸伺服電機
Z軸伺服電機
1套
采用日本安川伺服電機，高速傳(chuan) 動，響應性快
9
精細等離子控製係統
上海交大17寸LCD彩色顯示屏
1套
采用上海交大控製係統(可選觸摸屏)，控製更穩定,可選上海維宏/美國海寶/美國飛馬特
10
等離子電源
LG- 200HA Pro
1套
成都華遠精細等離子，可選美國海寶/美國飛馬特/德國凱爾貝
11
潤滑係統
自動供油潤滑
1套
集中潤滑裝置，添加高溫潤滑油
12
切割頭
精細切割專(zhuan) 用
1套
采用精細專(zhuan) 用切割頭,可選美國海寶切割頭
13
氣動原件
精細切割專(zhuan) 用
台灣AIRTAC等氣動元件
14
電器原件
精細切割專(zhuan) 用
核心選用法國施耐德等進口原件
►性能特點：
數控精細等離子切割機，在加工精度上已經能基本達到激光切割加工的下限標準，對於(yu) 不少困惱於(yu) ，數控等離子切割機的，加工質量，卻難以承受，激光切割機設備造價(jia) 的企業(ye) ，及用戶來說，精細等離子切割機無疑是一個(ge) 很好的選擇。精細等離子切割機，由高精度的數控機床，配以類激光等離子電源、係統組成，其具有激光切割機的特性，更具有等離子切割機設備的加工優(you) 勢。
1. 切口粗糙度，Ra≤12.5，切口垂直度≤2度，切口質量達到激光切口質量的下限。
2. 割縫寬度，約為(wei) 普通等離子的1/2。
3. 切割尺寸精度，比普通等離子切割提高一倍。
4. 相同板厚切割，類激光切割速度高於(yu) 激光切割速度。
5. 切割中厚板時，類激光切割機比激光切割更具有優(you) 勢。
6. 類激光等離子電源、電極、噴嘴的使用壽命遠遠超過普通等離子電源電極、噴嘴的使用壽命，是普通等離子切割的5-7倍。
7. 設備投資成本，和運行成本，僅(jin) 為(wei) 激光切割機的1/4-1/10。
技術參數
高強度、高穩定性、高速度、高精度的多功能數控精細等離子切割機
有效切割寬度
台式≤3m 龍門式≤6m
有效切割長度
台式≤10m 龍門式≤48m
切割厚度範圍
1-50mm
定位精度
+/- 0.2mm
重複定位精度
+/- 0.1mm
zui大空行速度
45m/min
切割速度
0-6m/min（根據電源功率及板厚）
割炬升降行程
台式≤150mm 龍門式≤200mm
斷麵垂直度
︱1-2︳°
可配割炬數量
1-4
可配割炬項目
等離子、火焰、劃線（噴粉/噴墨）、鋼針打印
等離子電源選項
美國海寶精細等離子係列、德國凱爾貝類激光係列等
除塵方案
配置水床或除塵係統
備注：本公司保留對上述參數更改的權利。若您對機器有特殊要求，我們(men) 可專(zhuan) 門定製，歡迎來電洽談。

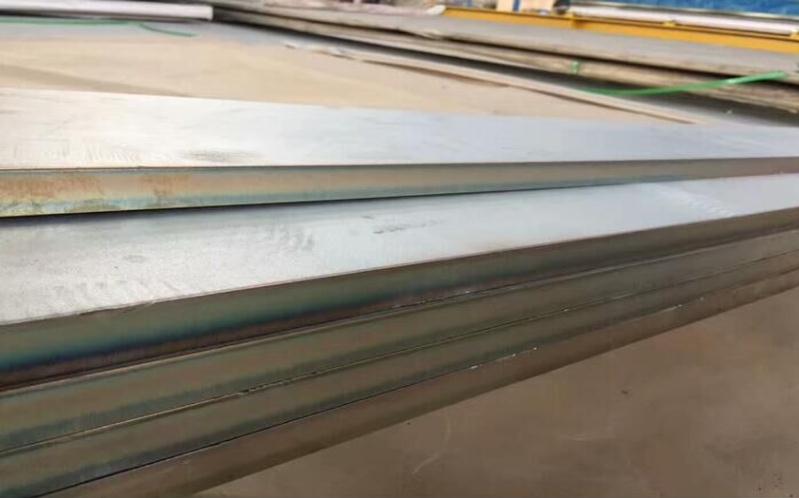

►切割效果：
►適用範圍：
廣泛應用於(yu) 金屬加工、機械設備製造、鋼構行業(ye) 、船舶重工、機車製造、農(nong) 業(ye) 機械、礦山機械、橋梁建築等行業(ye) ；該係列類激光數控切割機采用進口類激光等離子電源，能夠質量切割厚度在0.5-35mm範圍內(nei) 的碳鋼、不鏽鋼、鋁合金等各類金屬材料。
