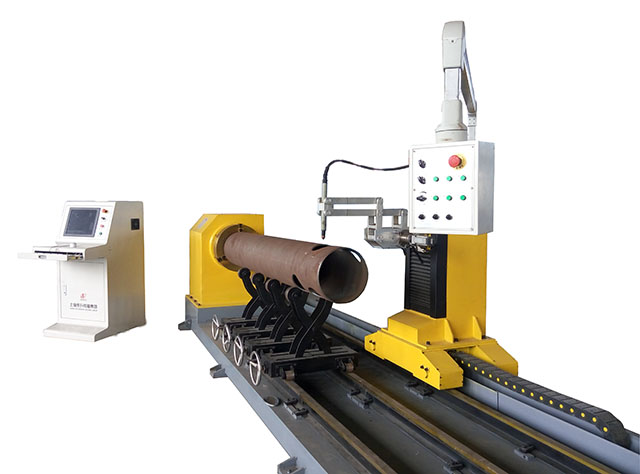

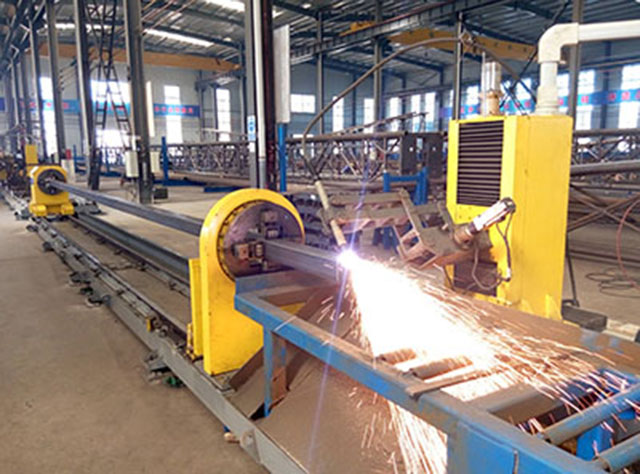

相貫線切割機切割的展開圖樣線的基本方法及輔助平麵法，可以準確的把切割路線畫出來。可以引導割槍切割路線。下麵武漢hth华体育官网登录誠數控具體(ti) 介紹一下這個(ge) 問題，廣大用戶也都很關(guan) 注它。

   武漢hth华体育官网登录誠數控相貫線切割機切割的展開圖樣線的基本方法有兩(liang) 種。

    1.計算法，它通過理論計算，進行展開放樣。首先示意性的畫出必要的視圖，然後將圓管斷麵等分，將圓周上等分點折算成角度依次計算，再根據計算結果描點進行放樣，作出相貫線的展開圖樣線。計算法作圖迅速，雖然是近似計算，但等分點愈多展開圖愈準確，足以滿足工程需要。計算法繁瑣的計算過程因其模塊化程度高，可以通過程序設計來實現，精確的描點繪圖也可由計算機來完成，可以確保產(chan) 品質量，提高工作效率。本文討論的就是如何通過計算法進行展開放樣。

    2.圖解法，它運用投影原理作圖，進行展開放樣。首先按投影原理繪製出構件的有關(guan) 視圖，並畫出輔助線，求出實長、實形等，然後再作出相貫線的展開圖樣線。圖解法作圖繁瑣，手工作圖誤差較大，影響加工質量。計算機輔助繪圖雖可提高精度，但是模塊化程度不高，不易於(yu) 程序設計。

    武漢hth华体育官网登录誠相貫線切割機切割用輔助平麵求相貫線的步驟：
    1、形體(ti) 分析參與(yu) 相交的是哪兩(liang) 個(ge) 回轉體(ti) 。所示的為(wei) 軸線垂直相交的兩(liang) 圓柱體(ti) 參與(yu) 相貫。
    2、分析相貫線的三麵投影。所示，兩(liang) 相貫的圓柱其相貫線的水平投影積聚為(wei) 小圓周、側(ce) 麵投影夾在小圓周中的那段大圓弧線上。
    3、求相貫線上的特殊點。俯視可知相貫線上的最前、最後點1、2；最左和最右點3點和4點。
    4、四個(ge) 特殊點的側(ce) 麵投影；它們(men) 的正麵投影如圖所。
    5、用輔助平麵法求一係列中間點。輔助平麵與(yu) 兩(liang) 回轉體(ti) 相交的交線的交點是輔助平麵、兩(liang) 回轉麵的三麵的公共點。輔助平麵的選擇原則就是平麵與(yu) 兩(liang) 回轉體(ti) 同時相交的交線為(wei) 最簡單的直線或圓。因為(wei) 直線或圓可以用圓規或直尺直接準確畫出。所示，可選擇正平麵為(wei) 輔助平麵，它與(yu) 兩(liang) 圓柱同時相交的交線都為(wei) 直素線。
    6、所示的是在最前與(yu) 最後點之間取一正平麵，它們(men) 與(yu) 兩(liang) 圓柱交線的正麵投影所示。四條交線的交點即為(wei) 輔助平麵、兩(liang) 圓柱麵的公共點所示。
    7、光滑連接各點。並不全兩(liang) 回轉麵的轉向輪廓線的投影所示。

    對於(yu) 以上相貫線切割機切割的展開圖樣線的基本方法及輔助平麵法一些具體(ti) 介紹，這些都是公司工程師提供的的資料。希望您看到能對您的生產(chan) 有所幫助。
